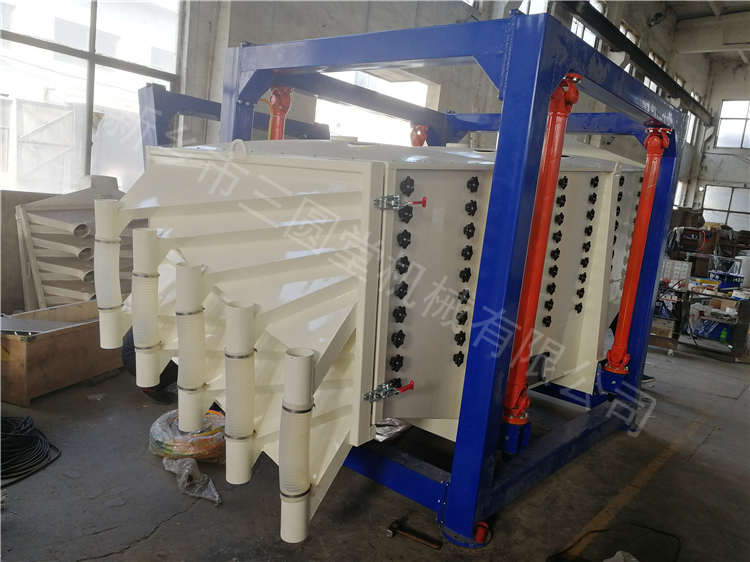

產品簡介

單純追求篩分精度會犧牲產量為代價，而追求大產量又會使得精度下降，方型搖擺篩是三圓堂機械專門設計的一種具有高精度大產量的高效篩分設備，它廣泛適用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。

通過方型搖擺篩將振動器發生振動加搖擺運動，傳至篩面，從而使物料在篩機前部迅速分散，從而達到**篩分之目的。

應用范圍

化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。

適用物料

化肥、樹脂、三聚氰胺、純堿/非有色金屬、有色金屬、磁性材料等

產品特點

(1) 自清網效果好。

(2) 篩網利用率高而壽命長。

(3) 密封效果好。

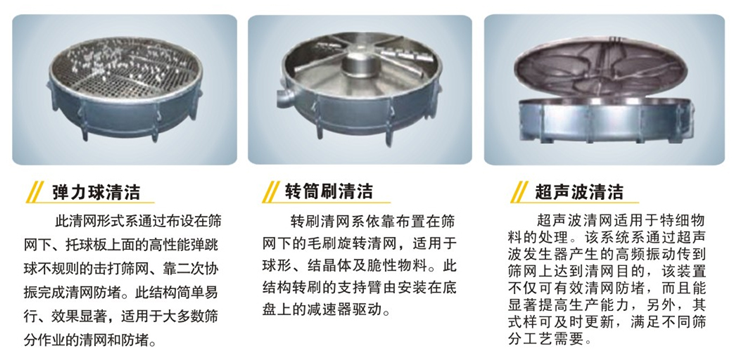

清網方式

彈力球清潔

此清網形式系通過布設在篩網下、托球板上面的高性能彈跳球不規則的擊打篩網、靠二次協振完成清網防堵。此結構簡單易行、效果顯著，適用于大多數篩分作業的清網和防堵。

轉筒刷清潔

轉刷清網系依靠布置在篩網下的毛刷轉清網,適用于球形、結晶體及脆性物料。此結構轉刷的支持臂由安裝在底盤上的減速器驅動。

超聲波清潔

超聲波清網適用于特細物料的處理。該系統系通過超聲波發生器產生的高頻振動傳到篩網上達到清網目的，該裝置不僅可有效清網防堵，而且能顯著提高生產能力，另外，其式樣可及時更新，滿足不同篩分工藝需要。

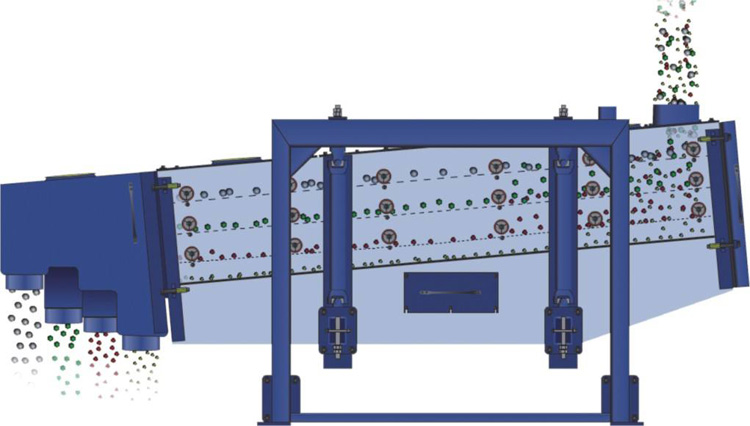

工作原理

從篩機搖動體即篩箱運動軌跡來看，方型搖擺篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置(傾斜角度為0°~5°)。搖擺篩的工作原理為:篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

從方型搖擺篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。

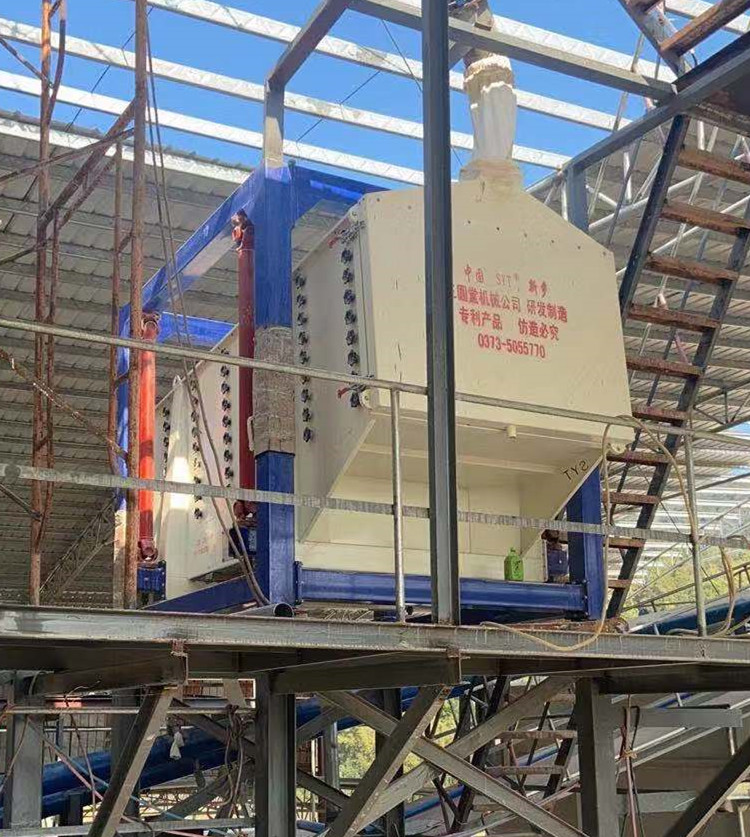

生產實例

技術參數
