產品簡介

圓形搖擺篩是一款仿人工篩選的低頻旋振篩，其原理是：瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成（螺旋運動）。即可調節偏心距的激振器產生了非線性三維運動，物料也產生同樣的近似手動作業的運動，從而達到篩分之目的，再配合篩分附件可得到更加理想的篩分效果；適合于圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精密篩分的物料。為了滿足客戶對大產量，高精度篩分的要求，我公司特設計這款高效率、高精度分篩機。它有效的模擬了人工分篩運動的原理，可分篩超細范圍內的粉末與微顆粒狀物料，特別適合難以處理的特殊物料。

應用范圍

化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業、再生行業。

適用物料

糖粉、淀粉、豆?jié){、奶粉、鐵粉、合金粉、鋅粉、顏料、洗衣粉、油漆、純堿等物料

用途及特點

回旋篩分是由兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，已達到更高的篩分精度。

圓形搖擺篩是目前為止有效的模仿了人類手工動作和過程的篩機，其設計結構，巧妙的把篩一(平面圓周運動)、簸一(向上拋物運動)結合起來，可通過調整經向角和切向角，使篩分效果達到你所要求的狀態。

搖擺篩低轉速運轉保證了設備的使用壽命，減少了維修成本、降低了設備噪音，并使設備使用更加安全。低轉速的運動軌跡對一切嬌嫩昂貴的物料起到了保護作用，該設備為積木式結構，更能方便用戶在進料口和出料口連接安全，在無溢漏的情況下可進行濕式篩分。

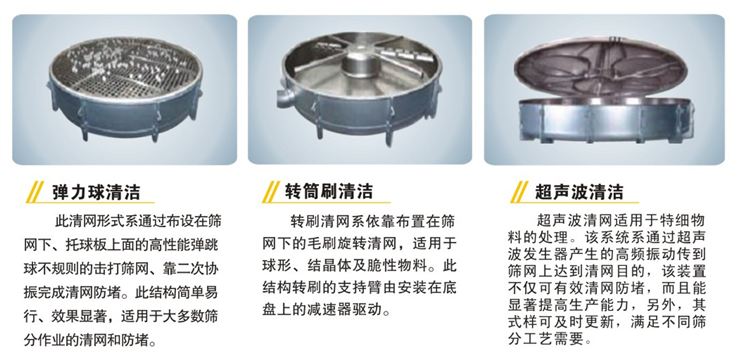

清網方式

彈力球清潔

此訓網形式黑通過布設在篩網下、托球板上面的高性能彈跳球不規則的擊打篩網、靠二次協振完成清網防此結構簡單易行、效果顯著，適用于大多數篩分作業的清網和防堵。

轉筒刷清潔

轉刷清網系依靠布置在篩網下的毛刷轉清網,適用于球形、結晶體及脆性物料。此結構轉刷的支持臂由安裝在底盤上的減速器驅動。

超聲波清潔

超聲波清網適用于特細物料的處理。該系統系通過超聲波發生器產生的高頻振動傳到篩網上達到清網目的，該裝置不僅可有效清網防堵，而且能顯著提高生產能力，男外，其式樣可及時更新，滿罡不同篩分工藝需要

工作原理



1、基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調

2、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整

3、因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

4、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

5、此次過程在圓形搖擺篩每層篩網之間重復進行。

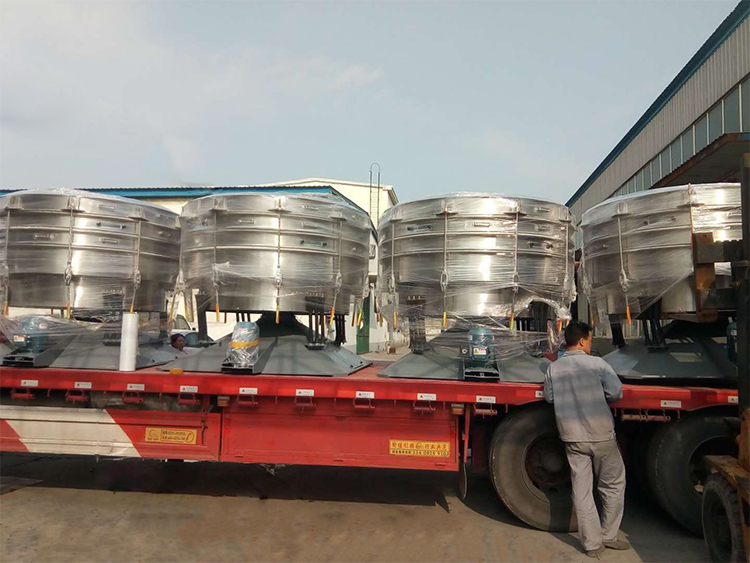

生產實例

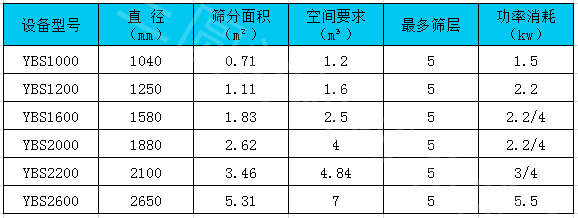

技術參數
