產品簡介

圓形搖擺篩是一種多用途新型篩分設備，是為了滿足大產量，高密度篩分的廠家而特殊設計的一種高效篩分機，搖擺篩是目前有效的模擬人工篩分作業的礦用篩分設備，其篩分精度、篩分效率、篩網使用壽命是常規圓篩的5-10倍，特別適合難以處理的物料，另外新鄉市三圓堂系列搖擺篩有圓形搖擺篩與方形搖擺篩兩種類型供用戶選擇，特別適用于對細小顆粒和微細粉物料的分級處理。搖擺篩既可用于干式篩分，也可用于濕式篩分。

應用范圍

廣泛應用于化肥、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業、再生行業。

適用物料

化肥顆粒、糖粉、淀粉、豆?jié){、奶粉、鐵粉、合金粉、鋅粉、顏料、洗衣粉、油漆、純堿等物料

產品特點

1.噪音低，噪音可低至75dBa；

2.出料口可隨意360度旋轉，且拆裝方便；

3.有效模仿人工篩分動作和過程，篩分精度高達90-95%；

4.低頻率小負荷工作，篩網使用壽命長久，降低運行及維修成本；

5.與旋振篩、直線篩等傳統篩分設備相比，單位面積處理量可達到高達5倍，特別適合難處理的物料。

6.可增設多種清網裝置（如：彈跳球清潔網面，超聲波技術清潔網面等），可有效解決篩面堵塞問題，確保篩分的連續性，全封閉結構，減少對環境的污染；

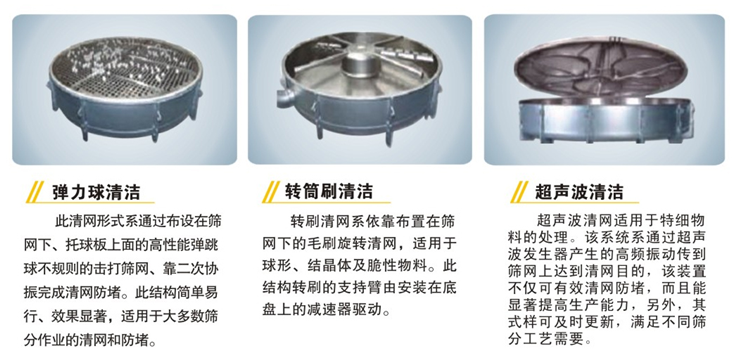

清網方式

彈力球清潔

此訓網形式黑通過布設在篩網下、托球板上面的高性能彈跳球不規則的擊打篩網、靠二次協振完成清網防此結構簡單易行、效果顯著，適用于大多數篩分作業的清網和防堵。

轉筒刷清潔

轉刷清網系依靠布置在篩網下的毛刷轉清網,適用于球形、結晶體及脆性物料。此結構轉刷的支持臂由安裝在底盤上的減速器驅動。

超聲波清潔

超聲波清網適用于特細物料的處理。該系統系通過超聲波發生器產生的高頻振動傳到篩網上達到清網目的，該裝置不僅可有效清網防堵，而且能顯著提高生產能力，另外，其式樣可及時更新，滿足不同篩分工藝需要。

工作原理



圓形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。搖擺篩基本的回轉運動與人工篩分相類似，搖擺篩接通電源后篩體啟動，篩箱在振動裝置的驅動下作近似圓周運動，此時篩箱帶動整個篩面做周期性運動，篩面上的物料隨著篩箱在篩網上做定向跳躍式運動，在此過程中，小于篩網孔徑的物料落到篩網下層，從下出料口排出，大于篩網孔徑的物料從上出料口排出，中間層則從中出料口排出，以此來完成整個篩分工作。

生產實例

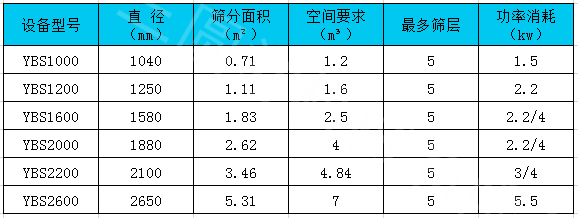

技術參數
